| Cómo instalar un cuadro eléctrico de distribución

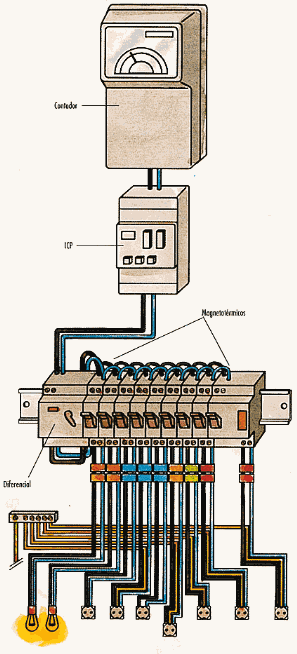

El cuadro de distribución, en una vivienda, nos sirve para repartir y controlar la energía eléctrica. En su interior están los elementos de control y protección de los circuitos, así como los de protección de las personas que utilizan aparatos que consuman energía eléctrica. Principios básicos En el interior de la vivienda, la compañía instala un interruptor de control de potencia (ICP), calibrado según la potencia contratada y precintado para evitar su manipulación. AMBOS ELEMENTOS, CONTADOR E INTERRUPTOR, SON PROPIEDAD DE LA COMPAÑIA ELÉCTRICA, Y EN NINGÚN CASO UN PARTICULAR PUEDE INTERVENIR DIRECTAMENTE SOBRE ELLOS. La instalación eléctrica interna empieza en los bornes de salida del interruptor de control de potencia, de donde parten dos o cuatro cables, dependiendo del tipo de circuito. - Dos cables eléctricos, uno de color negro, gris o marrón (FASE) y otro de color azul (NEUTRO) para una cortocircuito monofásico. - Cuatro cables, tres de ellos conductores eléctricos (FASES) de colores negro gris o marrón y el otro neutro de color azul, en el caso de un circuito trifásico. Los conductores de fase son los que llevan la energía eléctrica y el conductor neutro es el encargado de recoger esta energía. Todo circuito lleva por tanto un conductor de fase para el reparto de energía y un conductor neutro para su retorno. Estos cables eléctricos alimentan el cuadro de distribución, de donde salen todas las líneas eléctricas de la vivienda. La protección de las personas Este elemento se llama diferencial, y sus características principales son la sensibilidad de disparo (para viviendas es de 30 mA) y la potencia que permite pasar a través de él. La protección de las circuitos Estos dispositivos son los magneto-térmicos (automáticos) y existen con diversas capacidades. El cuadro de distribución Es el cuadro del que parten los distintos circuitos que suministran la energía eléctrica a toda la casa; pueden ser de distintos tamaños, en función del diferencial y del número de circuitos, y por tanto del número de magneto- térmicos que se instalen en él. LOS CIRCUITOS MÁS HABITUALES EN UNA VIVIENDA SON: - Circuito de alumbrado - Circuito para enchufes o de fuerza - Circuito para electrodomésticos de lavado - Circuito para electrodomésticos de cocina Cada uno de estos circuitos debe ir equipado con cables de una sección acorde con la potencia de los aparatos alimentados y cada circuito debe llevar su magneto-térmico de control y protección. Dentro del cuadro encontraremos una regleta; allí se deben conectar los distintos cables de tierra, de color amarillo-verde, con el cable general de tierra de la vivienda.
EL DIFERENCIAL Existen de varias potencias y sensibilidades. Debe elegirlo en función del tipo de contrato establecido con la compañía eléctrica.
LOS MAGNETO-TÉRMICOS Y LOS CABLES La sección mínima de los cables según la normativa y el magneto-térmico correspondiente es:
Cómo proceder ANTES DE CUALQUIER OPERACIÓN, ES IMPRESCINDIBLE CORTAR LA ENTRADA DE CORRIENTE. (Esta operación se puede realizar en el interruptor de control de potencia instalado por la compañía). PARA QUITAR EL CUADRO ANTIGUO. - Localice los fusibles de los distintos circuitos y numérelos. - Desatornille todos los porta-fusibles y localice los cables marcándolos con números. - Desatornille el soporte de madera y desconecte la entrada al interruptor general. PARA COLOCAR EL CUADRO NUEVO. - Utilice un cuadro homologado del tamaño adecuado, con unos raíles perfilados sobre los cuales se fijarán el diferencial y los magneto-térmicos (automáticos). El cuadro lleva un departamento independiente y precintable donde la compañía eléctrica monta el interruptor de control de potencia (ICP). - Fije el diferencial y a continuación los magneto térmicos sobre los raíles. Para el montaje, solo habrá que presionar y encajar perfectamente. Para el des,montaje llevan una pestaña, que al separarla con un destornillador, libera los mecanismos del rail.
- Distribuya la fase y el neutro a todos los magneto-térmicos. Para ello, desde la salida del diferencial (en la parte inferior) lleve la fase y el neutro al primer magneto-térmico y desde éste haga puentes a los otros, uniendo siempre los cables del mismo color (1). - Asegúrese de que la regleta esté conectada con el cable general de tierra. - Después de haber colocado los distintos cables, cierre el cuadro. |
|||||||||||||||||||||||||||||||||||||||||||||||||
